城市軌道交通全生命周期大數據智能管理平臺打造了準確直觀的軌道交通工程虛擬環境，實現了數據的累積與傳遞，支撐各個業務階段應用，為管理者提供了對工程質量、進度、安全、成本等多方面精細化管控和決策的工具。
為推進城市軌道交通的信息化建設，提高決策者的管理水平，北京城建智慧工程院聯合超圖軟件搭建了城市軌道交通全生命周期大數據智能管理平臺。該平臺依托大數據、云構架、云計算、物聯網等技術，完美地將BIM與GIS相結合，搭建了三維的真實場景，并結合傳統二維地圖，實現二三維一體化，支撐各個業務階段應用，服務于城市軌道交通現代化建設。
多種數據搭建三維虛擬場景
傳統的線路規劃以二維圖紙為主要對象，無法再現真實場景，設計人員需要多次到實地進行考察，以分析線站選址的合理性。隨著科學技術的不斷發展，BIM正在逐步替代傳統的CAD圖紙，并在工程項目中取得了廣泛使用。與此同時，在測繪行業，無人機航測、三維激光掃描等三維數據采集及建模新技術也在不斷進步，促使傳統建筑與測繪行業逐步由二維數據向三維數據發展。這就使得通過三維數據來進行設計、施工成為了可能。
傾斜攝影數據與三維激光掃描數據均可以建立地鐵線周邊真實的三維地表模型，具有建模速度快、數據更新時效性強的特點，使得人們可以很容易獲得城市的地表三維場景模型。通過BIM+GIS融合技術，可將宏觀的三維地表場景與微觀的BIM模型完美融合，可以真實地再現線路、車站與周邊環境的相對位置關系，比傳統的規劃設計更加直觀、有效。同時，勘察人員也可通過三維地表場景直接選擇勘探鉆孔點位置以及建筑物屬性信息調查，極大地減少了人力、物力，對于縮短建設工期、節省成本具有重要意義。
在規劃設計階段，設計人員利用BIM軟件在三維環境直接對車站模型與隧道模型進行設計，利用三維模型和其中的信息，自動生成所需要的圖檔。BIM正向設計的出現，推動地鐵勘察業務由傳統的二維成果向三維成果轉變。鉆孔、地質、管線的三維可視化，可實現簡單的二維圖形向真實的三維空間模型轉換，再與地表三維模型、BIM設計模型相結合，真實展現三者之間的空間位置關系，以便指導規劃設計與施工。
應用BIM+GIS融合技術，城市軌道交通全生命周期大數據智能管理平臺將BIM模型與地表三維模型、設備模型、土地利用規劃數據、交通線路等數據相結合，共同搭建虛擬三維場景，打造準確直觀的軌交工程虛擬環境。在輔助設計人員進行工作進度以及成果匯報，確保業主全面掌握工程沿線地上、地下工程環境，減少磋商時間等方面取得了重要成果，對后續軌道交通信息化建設具有重要的參考與指導意義。

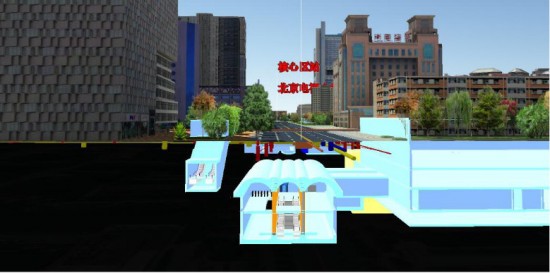

▲ 地上三維模型
▲ 勘測數據模型
▲ 地上地下一體化
輔助規劃設計
由于地下管線種類多、分布復雜，對車站設計與施工具有重大影響，管線碰撞分析與遷移是設計人員與施工人員不得不面臨的一個重要問題。尤其是在地鐵設計與施工階段，不僅要考慮車站與基坑會與哪些地下管線相碰撞，還要考慮到地下管線的遷移以及其是否為潛在風險源，既要保障施工安全，又要保障居民的正常生活。如何快速定位碰撞點，找到需要遷移的管線，是一個迫切需要解決的問題。
管線的三維可視化真實再現了管線在地下的分布，通過BIM+GIS融合技術，可以直觀展現其與車站、基坑以及地表模型的相對位置關系，查看埋深及權屬信息。利用GIS強大的空間分析功能，可以直接找到與車站、基坑模型相交的管線，在參建方以及管線權屬單位在場的情況下快速確定遷移方案，減少會商時間，加快工程進度，使碰撞點的確定與改移方案的確定更加方便快捷。
地鐵在規劃設計時都會牽涉到房屋拆遷與商業賠償問題，賠償款的多少是影響地鐵成本的重要因素。在規劃設計階段，為了快速得到線站選址時所涉及到的拆遷賠償額，需要對房屋拆遷進行評估。針對這一問題，平臺通過GIS數據庫，將建筑物的屬性信息和空間信息統一管理，利用GIS的空間分析功能，可以獲得拆遷區域內的建筑物數量、類型、面積等統計結果，進而評估拆遷費用，分析地鐵線路合理性，為地鐵建設成本評估提供強有力的支撐。

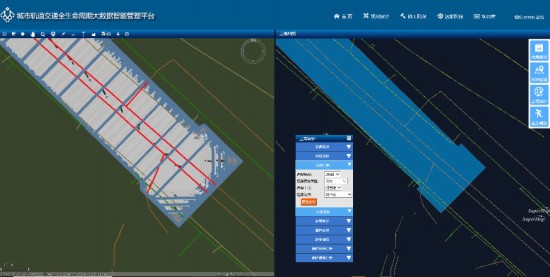

▲ 管線與基坑相交分析

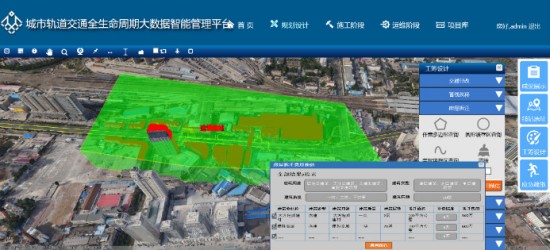

▲ 房屋拆遷評估
施工質量進度管理
盾構施工的目的是在盡可能不擾動圍巖的前提下完成施工，從而減少對地面建筑物及地基內埋設物的影響。盾構法適合在軟土地基段施工，具有自動化程度高、節省人力、易于管理、施工速度快、洞體質量穩定、不受氣候影響、對周圍建筑物和交通影響小等特點。在實際的施工環境中，周圍地層的水文、工程地質情況復雜多變，土層力學性質又各不相同，施工中可能會遇到很多預想不到的問題，不僅有安全隱患，還可能導致掘進方向的偏移，從而影響工程質量及進度。
鑒于上述原因，實時監控盾構機姿態及進度的盾構可視化監控管理系統應運而生，利用BIM+GIS融合技術，基于施工地區地表三維建筑、地層三維模型、三維管線、盾構機等模型數據，從三維視角，以動態形式展示盾構機掘進的計劃和實際進度，實時展示刀盤信息以及設備偏移度和姿態信息。它一方面便于管理者全面掌握盾構管理的各項具體信息、實現遠程監控、降低管理難度、優化現有資源，另一方面便于現場施工人員監控具體盾構機和施工現場，查看盾構施工的進度，保證掘進的正常進行。真正意義上實現盾構施工過程中的“運行狀態可視、掘進數據可查、施工進度可管”等目的，協助施工單位從公司到項目整體把控項目的進展和施工情況，保障施工質量與進度。

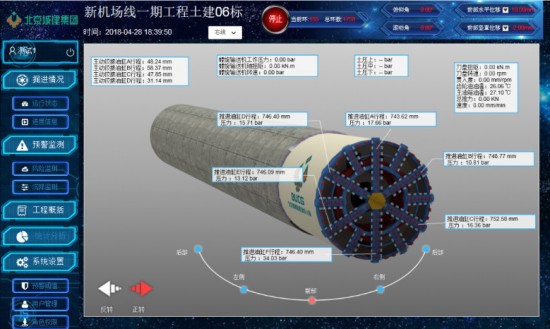

▲ 刀盤運行狀態

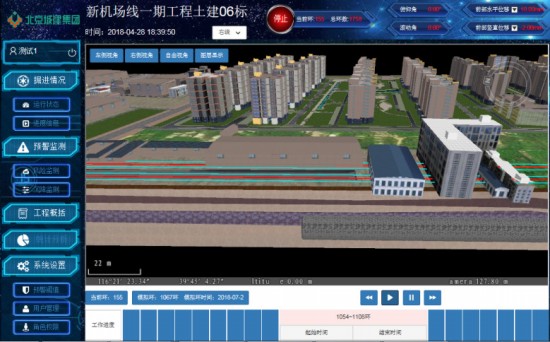

▲ 挖掘進度展示
安全管理
地鐵建設是一項高風險工程，一方面因其周邊環境復雜，地質條件具有變異性和不可知性，施工方法復雜，這增加了施工的安全隱患；另一方面因其政治敏感性強、公共安全要求高、社會影響大，一旦發生重大安全風險事故，影響面廣，甚至導致災難性的后果，損失巨大。如何提高工程建設中的安全風險控制水平，加強安全管理的研究和實施，已成為各級政府、建設單位和各參建單位共同關注的重大課題。
現在，以BIM+GIS融合技術為基礎，結合云計算、物聯網感知、移動互聯網、大數據分析等技術，實現與BIM技術的一體化集成，建設軌道交通工程建設安全風險管理平臺，對監測點實時監控預警，將是應對這一問題的有效手段。這可為業主單位提供一個安全監管和輔助決策工具，實現建設過程的“全面管理、重點監控”，實現建設維護的智慧化監管。

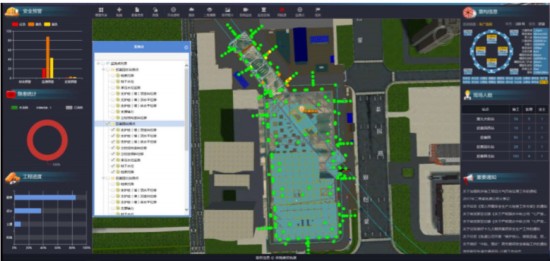

▲ 圍護結構監測點與預警
城市軌道交通全生命周期大數據智能管理平臺的建設，實現了地鐵建設全過程中的大數據共享，通過搭建和使用虛擬三維場景，解決了地鐵建設中長期存在的信息不對稱、溝通效率低、決策效率低等問題，實時監控施工質量進度和風險源，為管理者全過程精細化管控和決策工程質量、進度、安全、成本等提供工具，為城市軌道交通的建設帶來了新思路、新方案。

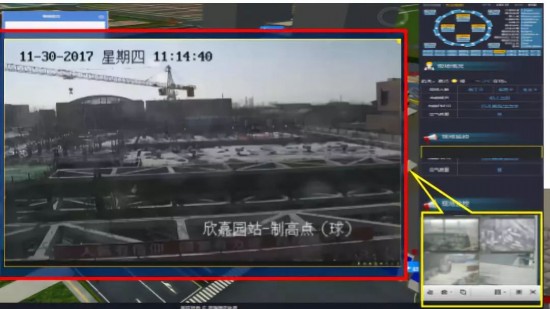

▲ 施工現場實時監控
